خشک قسم کا ٹرانسفارمر: کسی کو منتخب کرنے سے پہلے آپ کو کیا جاننا چاہئے؟

1. خشک قسم کا ٹرانسفارمر کیا ہے؟

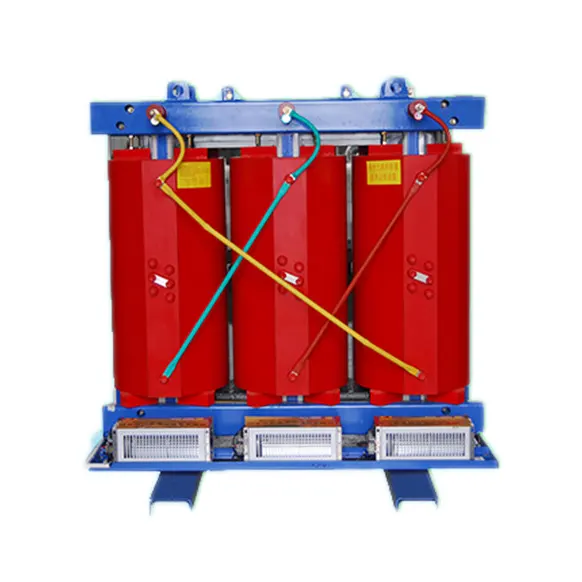

اے خشک قسم کا ٹرانسفارمر ایک جامد برقی آلہ ہے جو موصلیت یا ٹھنڈک کے لیے مائع (تیل) کا استعمال کیے بغیر برقی مقناطیسی انڈکشن کے ذریعے توانائی کو منتقل کرتا ہے۔ اس کے بجائے، اس کا کور اور وائنڈنگز ٹھوس موصل مواد جیسے ایپوکسی یا پالئیےسٹر رال میں سمیٹے ہوئے ہیں، اور حرارت قدرتی یا زبردستی ہوا کی گردش سے ختم ہو جاتی ہے۔

یہ ڈیزائن تیل کے رساؤ اور آگ کے خطرے کو مکمل طور پر ختم کر دیتا ہے، خشک قسم کے ٹرانسفارمرز کو اندرونی تنصیبات، گنجان عمارتوں اور ماحولیاتی طور پر حساس علاقوں کے لیے ترجیحی انتخاب بناتا ہے۔

2. کلیدی فوائد اور عام ایپلی کیشنز

عام ایپلی کیشنز:

ہسپتال، ڈیٹا سینٹرز، اونچی عمارتیں۔
صنعتی پلانٹس (کیمیکل، ٹیکسٹائل، کان کنی)
قابل تجدید توانائی کے نظام (آنشور ونڈ، سولر)
سمندری اور آف شور پلیٹ فارم (مناسب دیواروں کے ساتھ)
ذہن میں رکھنے کی حدود:
تیل سے بھرے ٹرانسفارمرز سے زیادہ ابتدائی قیمت
کم گرمی کی کھپت کی کارکردگی - عام طور پر معیاری ڈیزائن میں ~2,000 kVA سے نیچے کی درجہ بندی تک محدود
کچھ معاملات میں قدرے زیادہ سنائی دینے والا شور

3. دو اہم اقسام: VPI بمقابلہ کاسٹ کوائل

انتخاب کا مشورہ: اگر آپ کی سائٹ میں زیادہ نمی، سنکنرن گیسیں، یا بار بار دھونے کا عمل ہے، تو کاسٹ کوائل کا انتخاب کریں۔ صاف، خشک اندرونی ماحول کے لیے، VPI بہترین قیمت فراہم کرتا ہے۔

4. کلیدی انتخاب کے پیرامیٹرز

ٹرانسفارمر کی وضاحت کرنے سے پہلے یہ حق حاصل کریں۔

5. انسٹالیشن اور کمیشننگ لوازم

ایک اچھا ٹرانسفارمر وقت سے پہلے فیل ہو سکتا ہے اگر انسٹالیشن میلا ہو۔ ان اہم نکات پر عمل کریں۔

مقام اور کلیئرنس

• ایک خشک، اچھی طرح سے ہوادار جگہ میں انسٹال کریں – سنکنرن گیسوں، ٹپکنے والے پانی اور سیلاب کے خطرے سے پاک۔

• ہوا کی گردش کے لیے چاروں طرف سے کم از کم 12–18 انچ (30–45 سینٹی میٹر) کلیئرنس کو برقرار رکھیں۔

فاؤنڈیشن اور ماؤنٹنگ

• ایک لیول پر رکھیں، کمپن مزاحم بیس جو پورے وزن کو سہارا دے سکے۔

• اگر فرش کی گونج ممکن ہو تو اینٹی وائبریشن پیڈ استعمال کریں۔

الیکٹریکل کنکشنز - کیا کریں۔

• ٹرمینلز کے لچکدار تانبے/ایلو لنکس کا استعمال کریں – یہ مکینیکل تناؤ کو جھاڑیوں کو کھینچنے سے روکتا ہے۔

• مینوئل میں بتائی گئی ٹارک ویلیوز کے ساتھ بولڈ تمام کنکشن کو سخت کریں۔ زیادہ سختی دھاگوں کو نقصان پہنچا سکتی ہے۔ کم سختی گرم دھبوں کا سبب بنتی ہے۔

• ارتھنگ: انکلوژر اور نیوٹرل پوائنٹ دونوں کو اسٹیشن ارتھ گرڈ سے مضبوطی سے جوڑیں۔

پری کمیشننگ چیکس

موصلیت کے خلاف مزاحمت کا ٹیسٹ: میگوہ میٹر (500 V یا 1000 V پیمانہ) استعمال کریں۔ کم از کم قابل قبول قدر: 2 MΩ فی kV ریٹیڈ وولٹیج۔ اگر کم ہو تو، توانائی پیدا کرنے سے پہلے ہوا کو خشک کریں۔
توثیق کریں کہ تمام داخلی ٹرمینیشنز نیم پلیٹ کے خاکے سے مماثل ہیں۔
لائیو جانے سے پہلے پنکھے کے آپریشن اور تھرموسٹیٹ/تھرمسٹر الارم کی جانچ کریں۔

6. روزانہ آپریشن اور دیکھ بھال - حقیقی کام

یاد رکھیں: کم دیکھ بھال کا مطلب یہ نہیں ہے کہ دیکھ بھال نہ ہو۔ تھوڑی سی دیکھ بھال 20-30 سال کی سروس لائف کی طرف بہت آگے جاتی ہے۔

صفائی - #1 ترجیح

دھول کا جمع ہونا خشک قسم کے ٹرانسفارمرز کا واحد سب سے بڑا دشمن ہے۔ یہ گرمی کو پکڑتا ہے، جزوی خارج ہونے والے مادہ کو فروغ دیتا ہے، اور ڈائی الیکٹرک طاقت کو کم کرتا ہے۔

سال میں کم از کم ایک بار صاف کریں – اکثر دھول یا صنعتی علاقوں میں۔
غیر دھاتی نوزل ​​کے ساتھ ویکیوم کلینر کا استعمال کریں، یا <25 psi (170 kPa) پر خشک کمپریسڈ ہوا – کبھی بھی زیادہ دباؤ کا استعمال نہ کریں، جو موصلیت کو نقصان پہنچا سکتا ہے یا دھول کو گہرائی پر مجبور کر سکتا ہے۔

بصری اور مکینیکل معائنہ (ہر 6-12 ماہ بعد)

موصلیت کی نگرانی

• ہر سال (یا بڑے کام کے بعد) موصلیت کی مزاحمت کی قدریں ریکارڈ کریں۔

• پچھلی ریڈنگز کے ساتھ موازنہ کریں – ایک مسلسل نیچے کی طرف رجحان ایک انتباہی سگنل ہے چاہے مطلق قدر اب بھی کم از کم سے اوپر ہو۔

7. عام خرابیاں اور عملی علاج

8. فوری حوالہ - انتخاب کی فہرست

1. ☐ لوڈ کیلکولیشن + 20‑25% مارجن

2. ☐ وولٹیج کی درجہ بندی سسٹم سے ملتی ہے۔

3. ☐ موصلیت کی کلاس – F یا H، محیط پر مبنی

4. ☐ قسم - VPI (کلین انڈور) بمقابلہ کاسٹ کوائل (سخت)

5. ☐ IP درجہ بندی - IP20 (اندرونی) / IP23+ (بیرونی/گیلی)

6. ☐ کولنگ – قدرتی یا پنکھے کی مدد سے

7. ☐ کلیئرنس، وینٹیلیشن، اور فرش کے بوجھ کی تصدیق ہو گئی۔

8. ☐ ارتھنگ اور ٹارک قدریں دستاویزی ہیں۔

A خشک قسم کا ٹرانسفارمرحفاظت، وشوسنییتا، اور ماحولیاتی تعمیل میں سرمایہ کاری ہے۔ میدان میں اس کی کامیابی کا انحصار نام کی تختی پر کم اور تین عملی انتخاب پر زیادہ ہے:

• حقیقت پسندانہ مارجن اور ماحولیاتی تحفظ کے ساتھ منتخب کریں۔

• احتیاط کے ساتھ انسٹال کریں – اچھے کنکشن اور اچھی ہوا۔

• باقاعدگی سے صفائی اور رجحان پر مبنی نگرانی کے ساتھ برقرار رکھیں۔

یہ تین چیزیں اچھی طرح سے کریں، اور آپ کا خشک قسم کا ٹرانسفارمر دہائیوں کی پریشانی سے پاک سروس فراہم کرے گا۔
