ویکیوم سرکٹ بریکر کیسے کام کرتا ہے؟

The ویکیوم سرکٹ بریکربجلی کے نظام میں ایک ناگزیر سوئچ گیئر ہے۔ یہ بنیادی طور پر تین حصوں پر مشتمل ہے: فریم ، آرک بجھانے والا چیمبر (یعنی ویکیوم بلبلا) اور آپریٹنگ میکانزم۔ ان میں ، کنڈکٹو سرکٹ سرکٹ بریکر کا بنیادی حصہ ہے ، جو احتیاط سے انلیٹ اور آؤٹ لیٹ کنڈکٹو سلاخوں پر مشتمل ہے ، موصلیت سے متعلق معاونت ، کوندکٹو کلیمپ ، نرم رابطے اور ویکیوم آرک بجھانے والے چیمبرز پر مشتمل ہے۔

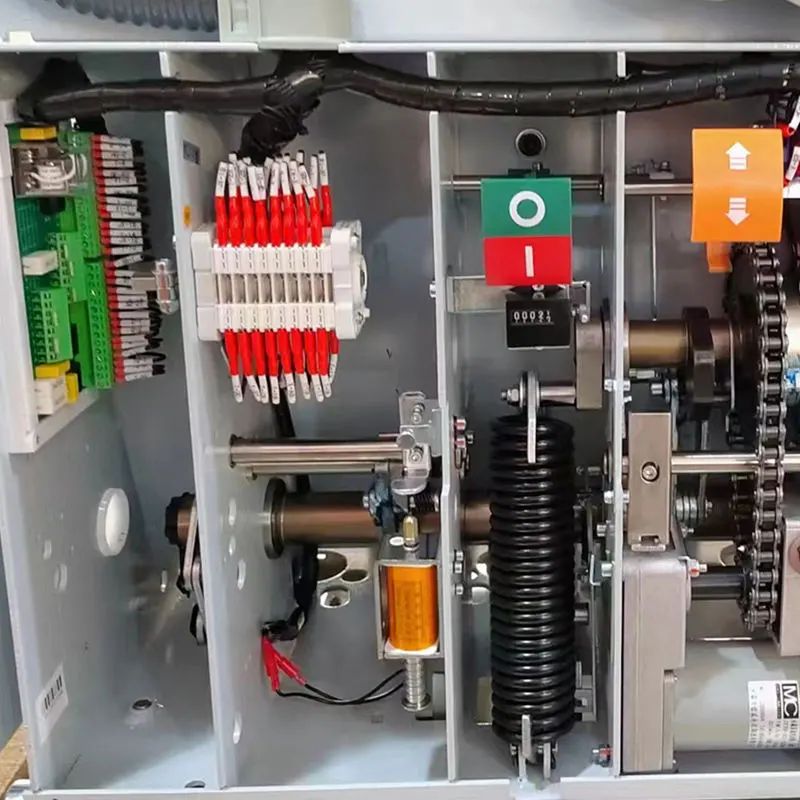

آپریٹنگ میکانزم سرکٹ بریکر کے اختتامی اور افتتاحی کاموں کو انجام دینے کے لئے ذمہ دار ہے ، جس میں اختتامی چشموں ، انرجی اسٹوریج سسٹم ، اوورکورینٹ ریلیز ، کنڈلیوں کو کھولنے اور بند کرنے اور دیگر اجزاء شامل ہیں۔ کام کرتے وقت ، میکانزم برقی توانائی کے ذخیرہ کرنے ، بجلی کے کھلنے اور بند ہونے اور دستی افعال کے ذریعہ موجودہ پر عین مطابق کنٹرول حاصل کرتا ہے۔

جب موجودہ پہلے سے طے شدہ قیمت تک پہنچ جاتا ہے ،ویکیوم سرکٹ بریکرپلازما کے تیزی سے بازی کے ذریعے آرک کو بجھانے کے لئے اعلی ویکیوم ماحول میں موجودہ صفر کراسنگ خصوصیات کا استعمال کریں گے ، جو موجودہ کو مؤثر طریقے سے ختم کردیں گے۔ درمیان میں ، اس میں متعدد اقدامات شامل ہیں جیسے توانائی کا ذخیرہ اور بند ہونا۔ عین مطابق مکینیکل اعمال کی ایک سیریز کے ذریعے ، سرکٹ بریکر کی استحکام اور وشوسنییتا کو یقینی بنایا جاتا ہے۔

افتتاحی آپریشن یہ ہے کہ جب سرکٹ بریکر بند حالت میں ہوتا ہے تو ، ابتدائی سگنل موصول ہوتا ہے ، اور افتتاحی برقی مقناطیس کام کرنا شروع کردے گا ، جس کی وجہ سے آئرن کور کو راغب کیا جائے گا۔ اس کارروائی سے افتتاحی ریلیز میں اوپر کی چھڑی کو اوپر کی طرف بڑھنے کا سبب بنے گا ، جس کے نتیجے میں ٹرپ شافٹ گھومنے کا سبب بنتا ہے۔ چین کے رد عمل کا ایک سلسلہ اوپر کی چھڑی کو اوپر کی طرف چلائے گا اور موڑ والی پلیٹ کو آگے بڑھائے گا ، جس کی وجہ سے اس سے آدھے شافٹ کو گھڑی کی سمت گھومنے کا آغاز ہوگا۔ چونکہ آدھا شافٹ اور جھولی کرسی بازو کھلا ہوا ہے ، ابتدائی موسم بہار فوری طور پر نافذ ہوجائے گا ، اور اس کو آگے بڑھایا جائے گاسرکٹ بریکرافتتاحی کارروائی کو مکمل کرنے کے لئے۔
